Arti kode sekring mobil Suzuki Ertiga berikut posisinya

Sekring (fuse) merupakan komponen kelistrikan dimobil yang akan melindungi rangkaian kelistrikan dari kerusakan akibat terjadinya short circuit (hubungan singkat). Saat terjadi short circuit, maka sekring pada rangkaian tersebut akan terputus sehingga rangkaian aman dari aliran arus listrik yang berlebihan yang bisa mengakibatkan kebakaran.

Agar rangkaian kelistrikan bisa kembali normal, maka perbaikan perlu dilakukan termasuk mengganti sekring yang putus tadi. Gantilah selalu sekring di mobil dengan ukuran yang sama sesuai dengan spesifikasi mobil masing-masing.

Ya, arti kode sekring pada tiap-tiap merek mobil tidaklah sama, mulai dari kode penulisan, lambang, hingga posisi penempatan box sekring dan sekringnya.

Jika pada beberapa postingan sebelumnya ombro sudah pernah membahas tentang arti kode sekring pada mobil Toyota Avanza dan Toyota Agya, pada artikel kali ini Ombro kembali akan memberikan informasi tentang arti kode sekring mobil Suzuki Ertiga, khususnya untuk Suzuki Ertiga produksi tahun 2012 -2018 (generasi pertama).

Untuk Fuse Box sekring mobil Suzuki Ertiga terbagi menjadi 3 posisi yaitu di kepala aki positif , fuse box di ruang mesin, serta fuse box di dalam kabin.


Gambar diatas merupakan lokasi, letak dan penempatan masing-masing fuse box yang ada di kepala aki, mesin dan kabin pengemudi mobil Suzuki Ertiga. Berikut adalah arti kode sekring pada mobil Ertiga di masing-masing posisi.

I. Arti kode sekring mobil Ertiga di kepala Aki

Perhatikan susunan dan posisi masing-masing fuse / sekring yang ada pada kepala aki seperti gambar dibawah ini lalu perhatikan urutan nomer sesuai dengan tabel dibawahnya

No	Kode Sekring	Ampere	Sirkuit/Komponen
1	FL1	100A	Semua sirkuit listrik , aki dan alternator
2	FL2	100A	Sirkuit individual box No.1 (di box relay)
3	FL3	100A	Sirkuit individual box No.1 (di   box relay)
4	FL4	50A	Sirkuit individual box No.2 (di J/B)
5	FL5	80A	Glow Control Module

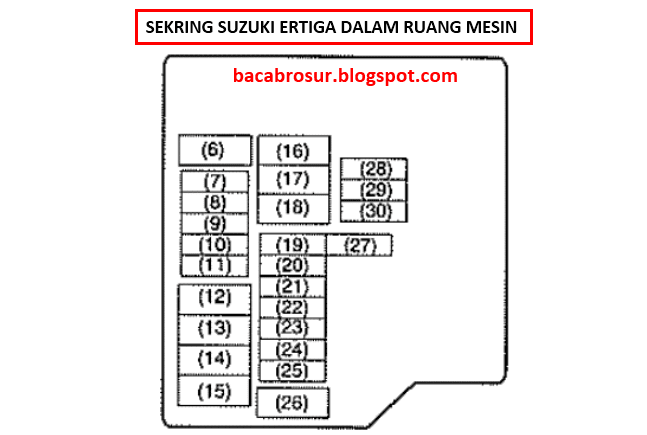

II. Arti kode sekring mobil Ertiga di ruang mesin

Perhatikan susunan dan posisi masing-masing fuse / sekring yang ada di ruang mesin seperti gambar dibawah ini lalu perhatikan urutan nomer sesuai dengan tabel dibawahnya

No	Kode Sekring	Ampere	Sirkuit/Komponen
6	IGN2	50A	kunci kontak 2
7	ECM	7.5A	Engine Control Module (ECM)
8	-		Kosong
9	-		Kosong
10	CPRSR	10A	Compressor AC
11	FI	15A	FI (relay utama di box relay)
12	-		Kosong
13	P/S	60A	Power steering
14	RDTR	30A	Kipas radiator
15	ABS1	40A	Motor ABS (Antilock Braking System)
16	BLW	40A	Kipas blower
17	ST	30A	Motor Starter
18	-		Kosong
19	B/U	30A	Cadangan
20	-		Kosong
21	H/L L	15A	Lampu besar (kiri)
22	ABS2	25A	ABS control module
23	H/L R	15A	Lampu besar (kanan)
24	FR FOG	20A	Lampu kabut depan
25	-		Kosong
26	IGN	40A	Ignition
27	ST SIG2	7.5A	Starting signal
28	-		Kosong
29	-		Kosong
30	-		Kosong

III. Arti kode sekring mobil Ertiga di ruang kabin pengemudi

Perhatikan susunan dan posisi masing-masing fuse / sekring yang ada di ruang kabin pengemudi seperti gambar dibawah ini lalu perhatikan urutan nomer sesuai dengan tabel dibawahnya

No	Kode Sekring	Ampere	Sirkuit/Komponen
1	BELT	30A	Belt
2	-		Kosong
3	-		Kosong
4	RR DEF	20A	Defogger belakang
5	-		Kosong
6	-		Kosong
7	-		Kosong
8	ST SIG	7.5A	Starting signal
9	ACC2	15A	ACC2, socket accessory, cigarette lighter
10	P/W	30A	Power window
11	HAZ	10A	Hazard
12	-		Kosong
13	IG Coil	15A	Ignition Coil
14	ABS	10A	ABS control module
15	ACC	15A	ACC, switch power mirror, Audio
16	-		Kosong
17	HORN	15A	Klakson
18	STOP	10A	Lampu rem
19	A/B	10A	Air Bag
20	BACK	10A	Cadangan lampu
21	WIP	15A	Wiper/washer belakang
22	FR WIP	25A	Wiper depan
23	DOME	7.5A	Lampu dome (Lampu kabin atas)
24	-		Kosong
25	RR FOG	7.5A	Lampu kabut / fog lamp belakang
26	-		Kosong
27	IG1 SIG	7.5A	Ignition 1 signal (modul kontrol P/S)
28	-		Kosong
29	-		Kosong
30	RADIO	15A	radio
31	TAIL	10A	Lampu senja (Tail lamp)
32	D/L	20A	D/L - BCM Security Option #2
33	CRUISE	7.5A	Cruise control
34	MTR	10A	Meter
35	IG2 SIG	7.5A	Ignition 2 signal
36	-		Kosong

Selain dengan memperhatikan arti kode sekring mobil Suzuki Ertiga pada tabel diatas, ada baiknya anda tetap merujuk pada buku panduan manual masing-masing mobil untuk memastikan kode dan posisi sekring yang benar. Demikianlah artikel tentang arti kode sekring mobil Suzuki Ertiga berikut posisinya yang bisa ombro sampaikan, semoga bisa bermanfaat.
