Jenis-jenis washer (ring) yang umum digunakan di mobil
Selain menggunakan baut dan mur, washer juga kerap digunakan untuk mengikat dan mengencangkan dua buah komponen yang disatukan. Sebagian orang menyebut washer ini dengan sebutan ring karena bentuknya yang memang seperti ring (cincin).
Washer (ring) biasanya ditempatkan diantara kepala baut atau mur dengan permukaan material yang digabungkan. Penempatan washer/ring diantara kepala baut atau mur ini bukan tanpa alasan, ada beberapa fungsi yang memang diharapkan dengan adanya pemasangan ring washer ini. Berikut beberapa kegunaan dan fungsi washer (ring) :
Namun begitu, karena pemasangan baut dan mur di kendaraan tidak hanya untuk menahan beban diam, melainkan juga pada komponen yang bergetar seperti mesin dan suspensi. Maka washer (ring) ini juga memiliki jenis-jenis dan bentuk yang berbeda-beda. Perbedaan jenis dan bentuk ring washer ini ditentukan berdasarkan material bahan, beban, serta getaran yang muncul pada komponen yang disatukan.
Nah, pada artikel kali ini ombro akan berbagi informasi tentang jenis-jenis washer ring yang umum digunakan pada komponen mobil, simak jenis-jenis washer ring dibawah ini
Plain washer / Flat washer merupakan ring washer yang memiliki permukaan rata dan datar. Plain washer umum digunakan untuk meratakan beban pengencangan dan juga kerap digunakan untuk mencegah kerusakan permukaan benda yang diikat saat kita menambahkan spring lock washer sebagai penguat kuncian.
Plain washer ini umum digunakan dikomponen dan material mobil yang umumnya diam dan tidak banyak memiliki getaran yang kuat seperti misalnya pada baut pengikat aksesoris dashboard ke rangka (monocoque) dan lain-lain.
Split washer / spring lock washer merupakan ring washer yang bentuk ringnya terpotong di salah satu sisinya. Bagian ujung yang terpotong tidak saling bertemu, satu ujung ke atas dan satu ujung kebawah sehingga membentuk sebuah pegas/ulir.
Bagian yang terpotong tersebut akan memberikan daya pegas antara kepala baut atau mur dengan permukaan yang dikencangkan. Selain itu, potongannya juga akan mencegah baut berputar kearah membuka.
Untuk penggunaanya, spring lock washer ini lebih banyak digunakan untuk mengikat benda atau komponen yang tingkat gangguannya tinggi seperti getaran, perubahan suhu, hingga perubahan kecepatan putar contohnya seperti pada baut rocker cover di cylinder head, baut di housing thermostat, baut di clutch cover, dan lain-lain.
Khusus untuk split washer ini, sangat tidak dianjurkan penggunaannya untuk baut atau mur yang memiliki ulir putaran ke kiri untuk mengencangkan, karena washer ini tidak akan mengunci dan bahkan akan mempercepat kendurnya baut atau mur tersebut.
External tooth lock washer merupakan ring washer yang ring sisi luarnya (diameter luar) berbentuk gerigi dimana gerigi yang ada dibentuk miring sehingga memperkuat penguncian antara kepala baut atau mur dengan permukaan benda yang di tautkan.
Jenis external tooth lock washer ini sangat efektif digunakan pada benda-benda yang materialnya tidak terlalu keras seperti pada alumunium, tembaga, ataupun plastik. Oleh karenanya, tak jarang kita menemukan external tooth lock washer pada baut atau mur untuk pengikat plastik dashboard hingga kabel ground body mobil.
Baca juga :
Internal tooth lock washer merupakan ring washer yang ring sisi dalamnya (diameter dalamnya) berbentuk gerigi. Mirip seperti external tool lock washer, namun geriginya berada dibagian dalam ring sehingga sisi luar tampak normal seperti plain washer biasa.
Untuk fungsi dan kegunaannya, internal tooth lock washer ini juga memiliki penggunaan yang sama dengan ring washer sebelumnya yang sangat cocok untuk bahan alumunium, tembaga atau plastik.
Fender washer / penny washer merupakan ring washer yang menyerupai plain washer, permukaan atas dan bawahnya rata dan halus, namun yang membedakannya adalah diameter luarnya yang lebih lebar dari pada plain washer.
Jadi, fender washer ini memiliki ukuran ring yang lebih lebar sehingga lubang bagian tengah terlihat lebih kecil. Fungsi utamanya adalah agar distribusi beban pengencangan bisa merata dan tidak merusak bahan yang dikencangkan. Selain itu, fender washer juga kerap digunakan untuk mengikat benda yang diameter lubangnya lebih besar daripada bautnya
Umumnya fender washer ini digunakan pada bahan yang lunak seperti plastik atau lembaran logam yang tipis seperti misalnya pada bumper mobil ataupun spatbor mobil (plastik/cover diatas ban ).
Washer (ring) biasanya ditempatkan diantara kepala baut atau mur dengan permukaan material yang digabungkan. Penempatan washer/ring diantara kepala baut atau mur ini bukan tanpa alasan, ada beberapa fungsi yang memang diharapkan dengan adanya pemasangan ring washer ini. Berikut beberapa kegunaan dan fungsi washer (ring) :
- Mengikat dan mengunci baut dengan permukaan agar tidak mudah berputar dan kendor
- Meratakan distribusi beban pengencangan
- Mencegah keausan pada permukaan metal yang digabungkan
- Mencegah karat pada metal yang digabungkan
- Mengatur jarak pengencangan sehingga gripnya tepat berada di lubang celah untuk castle nut (mur yang memiliki mahkota)
Namun begitu, karena pemasangan baut dan mur di kendaraan tidak hanya untuk menahan beban diam, melainkan juga pada komponen yang bergetar seperti mesin dan suspensi. Maka washer (ring) ini juga memiliki jenis-jenis dan bentuk yang berbeda-beda. Perbedaan jenis dan bentuk ring washer ini ditentukan berdasarkan material bahan, beban, serta getaran yang muncul pada komponen yang disatukan.
Nah, pada artikel kali ini ombro akan berbagi informasi tentang jenis-jenis washer ring yang umum digunakan pada komponen mobil, simak jenis-jenis washer ring dibawah ini

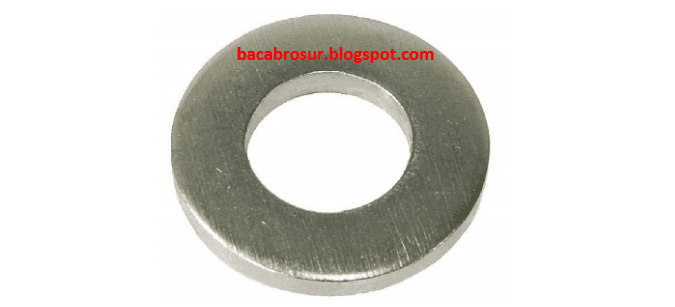

1. Plain washer / Flat washer
Plain washer / Flat washer merupakan ring washer yang memiliki permukaan rata dan datar. Plain washer umum digunakan untuk meratakan beban pengencangan dan juga kerap digunakan untuk mencegah kerusakan permukaan benda yang diikat saat kita menambahkan spring lock washer sebagai penguat kuncian.
Plain washer ini umum digunakan dikomponen dan material mobil yang umumnya diam dan tidak banyak memiliki getaran yang kuat seperti misalnya pada baut pengikat aksesoris dashboard ke rangka (monocoque) dan lain-lain.
2. Split washer / Spring lock washer
Split washer / spring lock washer merupakan ring washer yang bentuk ringnya terpotong di salah satu sisinya. Bagian ujung yang terpotong tidak saling bertemu, satu ujung ke atas dan satu ujung kebawah sehingga membentuk sebuah pegas/ulir.
Bagian yang terpotong tersebut akan memberikan daya pegas antara kepala baut atau mur dengan permukaan yang dikencangkan. Selain itu, potongannya juga akan mencegah baut berputar kearah membuka.
Untuk penggunaanya, spring lock washer ini lebih banyak digunakan untuk mengikat benda atau komponen yang tingkat gangguannya tinggi seperti getaran, perubahan suhu, hingga perubahan kecepatan putar contohnya seperti pada baut rocker cover di cylinder head, baut di housing thermostat, baut di clutch cover, dan lain-lain.
Khusus untuk split washer ini, sangat tidak dianjurkan penggunaannya untuk baut atau mur yang memiliki ulir putaran ke kiri untuk mengencangkan, karena washer ini tidak akan mengunci dan bahkan akan mempercepat kendurnya baut atau mur tersebut.
3. External tooth lock washer
External tooth lock washer merupakan ring washer yang ring sisi luarnya (diameter luar) berbentuk gerigi dimana gerigi yang ada dibentuk miring sehingga memperkuat penguncian antara kepala baut atau mur dengan permukaan benda yang di tautkan.
Jenis external tooth lock washer ini sangat efektif digunakan pada benda-benda yang materialnya tidak terlalu keras seperti pada alumunium, tembaga, ataupun plastik. Oleh karenanya, tak jarang kita menemukan external tooth lock washer pada baut atau mur untuk pengikat plastik dashboard hingga kabel ground body mobil.
Baca juga :
4. Internal tooth lock washer
Internal tooth lock washer merupakan ring washer yang ring sisi dalamnya (diameter dalamnya) berbentuk gerigi. Mirip seperti external tool lock washer, namun geriginya berada dibagian dalam ring sehingga sisi luar tampak normal seperti plain washer biasa.
Untuk fungsi dan kegunaannya, internal tooth lock washer ini juga memiliki penggunaan yang sama dengan ring washer sebelumnya yang sangat cocok untuk bahan alumunium, tembaga atau plastik.
5. Fender Washer / Penny washer
Fender washer / penny washer merupakan ring washer yang menyerupai plain washer, permukaan atas dan bawahnya rata dan halus, namun yang membedakannya adalah diameter luarnya yang lebih lebar dari pada plain washer.
Jadi, fender washer ini memiliki ukuran ring yang lebih lebar sehingga lubang bagian tengah terlihat lebih kecil. Fungsi utamanya adalah agar distribusi beban pengencangan bisa merata dan tidak merusak bahan yang dikencangkan. Selain itu, fender washer juga kerap digunakan untuk mengikat benda yang diameter lubangnya lebih besar daripada bautnya
Umumnya fender washer ini digunakan pada bahan yang lunak seperti plastik atau lembaran logam yang tipis seperti misalnya pada bumper mobil ataupun spatbor mobil (plastik/cover diatas ban ).
